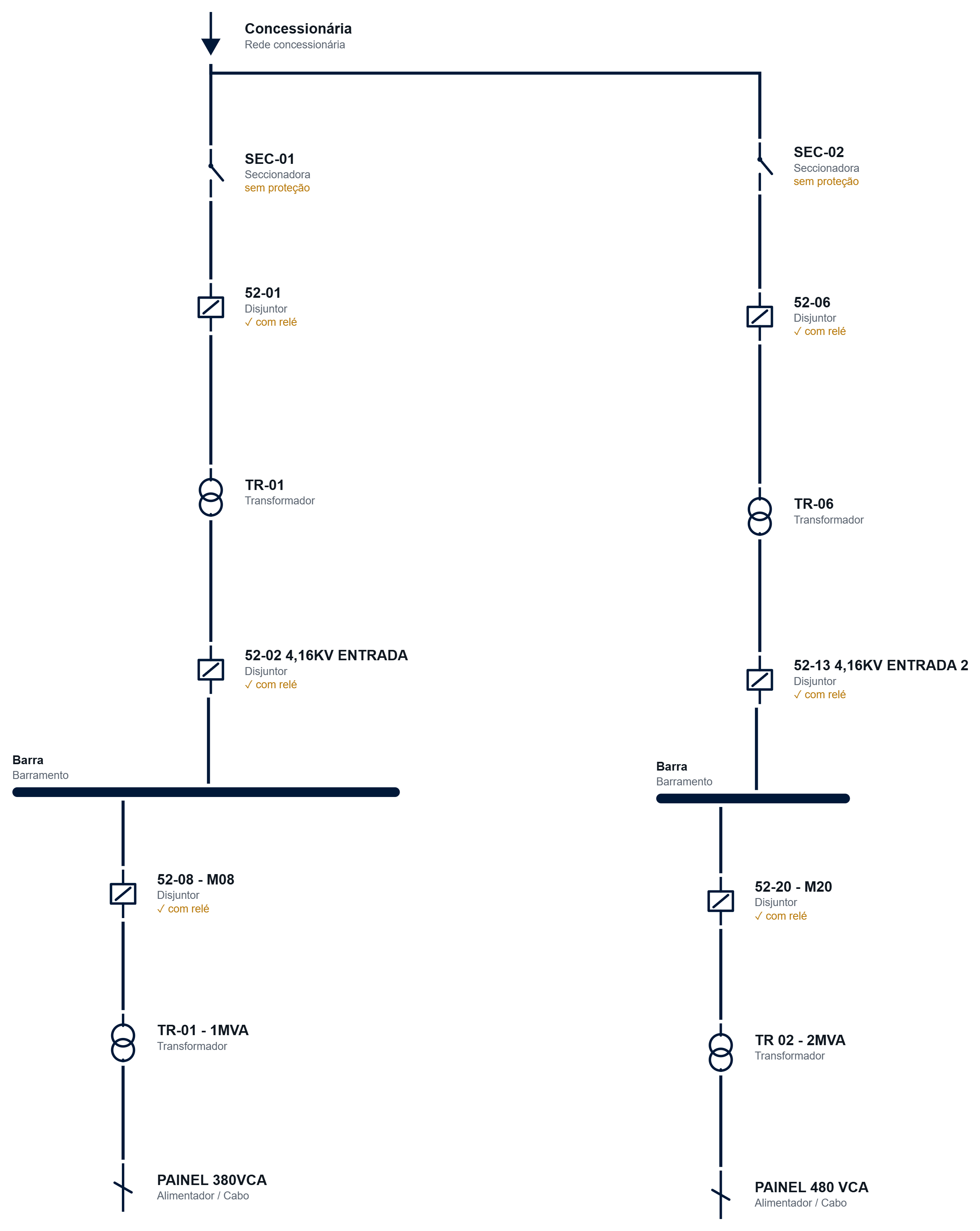

Monte o diagrama unifilar, calcule os níveis de curto-circuito, obtenha os ajustes de proteção e verifique a coordenação — com memorial de cálculo pronto para entregar ao seu cliente.
Estudo de proteção costuma nascer numa planilha herdada, cheia de fórmula escondida, e terminar num documento montado à mão. O retrabalho está na costura: refazer a conta quando muda um dado, reescrever o memorial, redesenhar as curvas.
Curvas 51, 50, 50N, 51N e 49 sobrepostas, com a corrente de falta real marcada no ponto — para conferir a coordenação na tela antes de exportar.

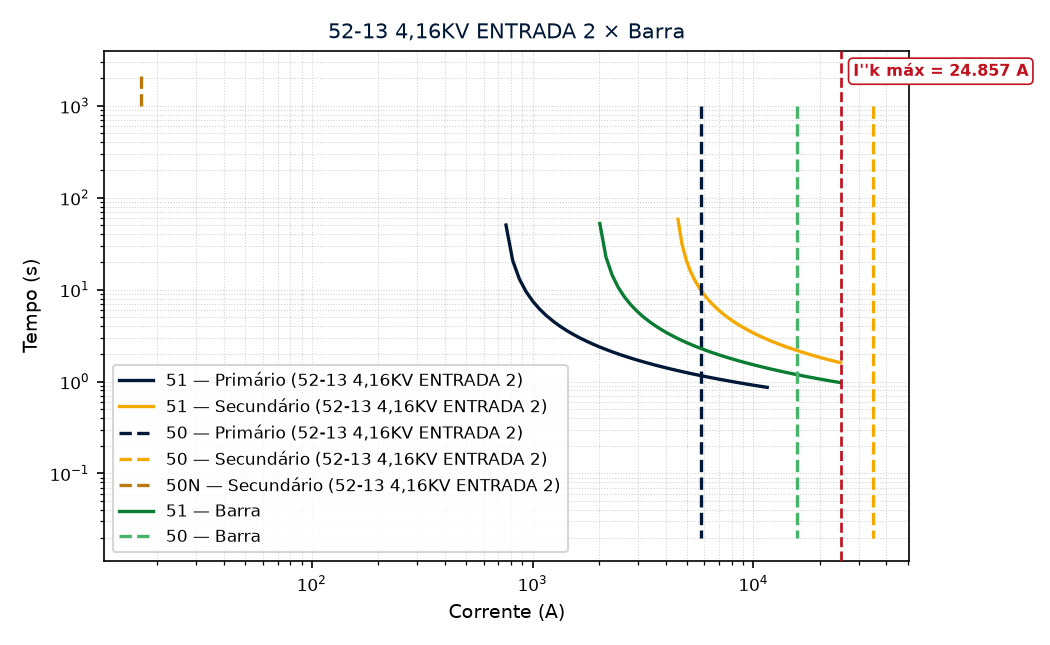

Gráfico real, exportado de um estudo feito no sistema: o disjuntor de entrada de 4,16 kV (em azul e laranja, primário e secundário) coordenado com a proteção de retaguarda do barramento (em verde), com a falta de 24.857 A marcada no ponto. Arraste o gráfico para o lado para ver inteiro.
I″k, ip, Ib e X/R por barramento, com contribuição de rede, geradores e motores. Faltas trifásicas e desbalanceadas.
Transformador, motor (assíncrono e síncrono), gerador, alimentador, barramento, banco de capacitores e fusível.
Cada ajuste sai com o código ANSI e a descrição lado a lado — 50, 51, 50N, 51N, 49, 46, 27, 48, 87T, 87B, 51V, 40, 32.
Escolha fabricante e modelo (SEL, ABB, Siemens, Schneider, Pextron) e veja a tag de parametrização daquele relé junto do ajuste.
O sistema verifica a margem entre jusante e montante e corrige dial e curva da retaguarda quando falta margem — em vez de só avisar.
Verifica o ajuste contra a suportabilidade a falta através do trafo (IEEE C57.109) e reduz o dial sozinho se o ajuste puser o equipamento em risco.
Duas ferramentas de cálculo rápido, separadas da proteção: informe tipo de circuito, tensão e potência (ou BTU/h, no ar-condicionado) e o sistema devolve cabo, disjuntor e as demais proteções — com memorial em Word e PDF prontos para entregar.
Cabo, disjuntor, DR e DPS por circuito ou para o quadro completo — inclusive o ar-condicionado, direto em BTU/h, sem converter pra Watts na mão.
Cabo, disjuntor, TC, TP, para-raios e as proteções ANSI recomendadas — de alimentador a transformador, sem montar o unifilar completo.
Cadastre o nome e o logo do seu escritório uma vez. Todo memorial passa a sair identificado como seu — capa, rodapé e planilha.
Memorial completo: capa, sumário, objetivo, referências normativas, premissas com dados de placa, curto-circuito, ajustes, coordenogramas, comentários, não conformidades e o unifilar em anexo.
O mesmo memorial, editável. Texto e tabelas nativos do Word — acrescente parecer próprio, fotos de campo e ressalvas de escopo antes de entregar.
Os mesmos números em planilha, para conferência e para reaproveitar em outros documentos.
Assinatura mensal, sem fidelidade. Cancele quando quiser.
Já é assinante? Entrar
Pagamento processado pelo Asaas. Não temos acesso aos dados do seu cartão.
Cada resultado cita a norma que o sustenta, e o memorial lista apenas as normas efetivamente aplicadas naquele estudo.
Fale direto com quem desenvolve — mande o seu cenário e a gente responde se o sistema resolve.
